从画一个圆开始——CSS圆角探秘（一）

这篇文章能够成型因为两个原因。一是团队内部的分享会，二是CSS魔法在2015年CSS Conf上的一次分享。也因为魔法哥的这次分享，深深的勾起了我对CSS深入了解的欲望。也促成了这篇文章的成型。

这篇文章大多可以在《CSS 揭秘》中找到相关案例，或是相关思想。有兴趣的小伙伴可以买回来看一看。好了，废话不多说，开始正文吧！

这篇文章分为五个小节：

  • 从画一个圆开始 —— 简单阐述现代浏览器上画圆和在IE7+浏览器上画圆
  • 一个图标 —— 用CSS画一个小图标，从中窥探那些一个改变就能产生神奇效果的属性
  • 一次发现 —— 一次正常的网页浏览，一个美妙的东西，然我去一探究竟
  • 一种需求 —— 这是一个实实在在的需求，是我们生产中确实存在的。
  • 一类体验 —— 某些效果，加不加都OK，但加上绝对加分。

一：从画一个圆开始

在现代浏览器上画一个非常简单，一个border-radius属性完完全全的可以解决掉这个问题。

代码：

-webkit-border-radius：50%;
-moz-border-radius：50%;
border-radius：50%;

实例：

  是的，画一个圆对于现代浏览器来说是非常简单的事，但是我们知道，在border-radius属性是CSS3新增属性，那么就会导致在IE8以下的浏览器无法正常显示。当然，这个其实不算什么大问题，我们可以使用一张背景图片轻松的实现兼容。

但是如我们想用CSS写出一个兼容IE8的圆，我们该怎样去实现呢？其实border属性的dotted值可以整出来，但只是模拟出来的一个圆，实际上它就是一个点线，你没看错，是个点线 2333333

我们来试一下
代码：

.demo-1-2-box {
    width: 150px;
    height: 150px;
    position: relative; /* 这里是隐藏其他点 */
    overflow: hidden;
}

.demo-1-2 {
    position: absolute;
    width: 100%;
    height: 100%;
    border: 149px dotted; /* IE7与IE8下会有1像素的偏差 */
    margin: 0 0 1px 1px;
    color: #5cb85c;
}

.demo-2-1 {
    width: 200px;
    height: 200px;
    border-left: 60px solid #fff;
    border-top: 60px solid #fff;
}

实例：

  如果你看到的是一个正方形，说明你此时使用的是非IE浏览器。如果你看到的是一个圆形。那你一定使用的是IE浏览器！ 正如所看到的一样，这样写在chrome上显示的是一个正方形，在IE上显示的是圆形。如果想全平台生效，我们用Hack处理一下大致是那么回事，但是有一点就是IE8的Hack是个坑，IE7及IE9+都会生效。那么在这里我不去做深入的探讨。

在现在的众多网页设计稿中，很多地方都会使用到圆角等属性，小到一个按钮，大到整个页面，总会有需要它出现的地方，当然这不仅仅是一个设计上的趋势，也是视觉上的一种友好体现。好了，废话不多说，让我们一起来探索CSS属性的一些秘密。

二、一个图标

相信大家在做网页的时候针对图标不是用Web Fonts就是Png雪碧图的方式，简单快捷易用是一大特点，而且经受住的诸多考验。但是大家有没有使用过CSS画图标呢？

在GitHub上有很多这类的项目，在这里分享一个** Icono** ，有兴趣的小伙伴可以进去一探究竟。在这个小节也与CSS绘制图标有关。在这里，我们要绘制一个分享按钮………….的一部分。

需求：

p350_demo_1_1

从这个图标我们可以看到，该图标大致可以分为三个区块：

1.一个缺了右上角的圆角边框（绘制里外都为圆角的线框注重点后面提）；

2.一个不是完全规则的三角形（这个不规则的三角形也是可以用CSS绘制出来的）；

3.一个类似与老鹰嘴巴的“鹰嘴型”：

p350_demo_1_2

当我第一次看到这么一个小需求，我感觉很有意思。但是如何绘制这样一个鹰嘴一样的形状呢？这是我当时的第一个想法。当然，在这里我们需要重新深入的回顾一下border-radius属性，看到这个属性小伙伴们是不是一愣，这不是在上面画圆的属性吗？是的，我们来深入的探讨一下它！

border-radius：

border-radius：[ <length> | <percentage> ]{1,4} [ / [ <length> | <percentage> ]{1,4} ]?

默认值：看每个独立属性

适用于：所有元素

继承性：无

动画性：看每个独立属性

计算值：看每个独立属性

从上面的语法我们可以看出，border-radius提供2个参数，可以是长度，也可以是百分比。2个参数以“/”分隔，每个参数允许设置1~4个参数值，在这里第1个参数表示水平半径，第2个参数表示垂直半径，如第2个参数省略，则默认等于第1个参数 。当然在这里需要说明：

  • 水平半径：如果提供全部四个参数值，将按上左(top-left)、上右(top-right)、下右(bottom-right)、下左(bottom-left)的顺序作用于四个角。
  • 如果只提供一个，将用于全部的于四个角。
  • 如果提供两个，第一个用于上左(top-left)、下右(bottom-right)，第二个用于上右(top-right)、下左(bottom-left)。
  • 如果提供三个，第一个用于上左(top-left)，第二个用于上右(top-right)、下左(bottom-left)，第三个用于下右(bottom-right)。
  • 垂直半径也遵循以上4点。

当然在实际的开发生产中，我们很少遇到需要完完全全去设置这8个值。那么这八个值的实际作用在那里呢？下面我们将会一一通过例子来叙述。

好了，回到最初的问题，这个鹰嘴怎么画？还是不太清晰，那如果是这个鹰嘴形状最像什么呢？我自己可能会给出下面这个答案：

CSS：

.demo-2-1 {
    width: 150px;
    height: 150px;
    border-left: 60px solid #5cb85c;
    border-top: 60px solid #5cb85c;
}

实例

  这个形状很好画，我们只需要简简单单的去设置它的上左两个边即可，但这样一个图形还是看不出来该怎么做成一个鹰嘴的形状。但如果我们改变一下呢？给他加上一个border-radius属性，就是我们上面所复习的知识：

CSS：

 border-radius: 120px 0 0 0/120px 0 0 0;

实例

  咦，这样的话是不是就有那么几分意思了？在这里我们用到了上面提到的border-radius相关值，我们省略了矩形除左上以外三个角的属性。在这种情况下，只有左上是圆角，在上一步中，我已经未设置右下两条边，故这两条边不显示。当然在这里我们还可以这样写border-radius: 120px 0 0 0;，是一样的效果。可以看出“/”之前的参数用来设置水平，之后的参数用来设置垂直。

那我们改变“/”前后的值，然后他们不相等，看看是个什么效果。

CSS：

border-radius: 120px 0 0 0 / 20px 0 0 0;

实例：



可能有小伙伴发现了一个问题，为什么我“/”前后值相等的时候内框为圆角，当不等的时候内框为直角。这是一个什么问题呢？

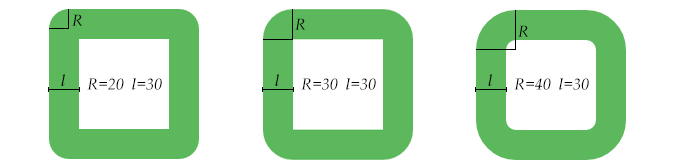

我们来画一组示例图，也让我们更好的了解这个属性值该如何去设置：

161031_1

在这组图中我们可以清晰的看出，当圆角半径小于边框宽度时，内凹角为直角。当圆角半径大于边框宽度时，内凹角为圆角。那么对比上例，更深入一点，我们发现，只有当圆角的圆心不在边框内内凹角为圆角。那么就得设置“/”前后值都超过边框的宽。

好了，都走到这一步了，那么这个鹰嘴到底是怎么实现的呢？我们需要重申两个事实：

  1. 这是一个块级元素画的，那么它的宽高始终是可以改变的。
  2. 这个形状是由border为基础的，border是可以改变粗细的（如上示例）。

好了，我们先使用第一个事实将高度改小一点，再使用第二个事实。让左边框变细，直接去除掉左边框border-left: 60px solid #fff：

实例



扩展：

其实在实际生产中，我们有事会遇到多重边框的情况，如何设置多重边框，很多人第一反应是outline，这是一种非常好的解决方案。我们只需要设置一层常规边框，再加上outline就可以轻松实现，并可以模拟实线与虚线，但如果多重边框为圆角，我们所设置的outline也为圆角吗？我们来试试：

  我们很遗憾的看到：
  1. outline只适用于双层边框的场景，因为它并不能接受用逗号分隔多个值。
  2. outline并不会贴合border-radius属性产生圆角。

那么我们该如何去产生一个多重圆角边框呢？box-shodow可能是个很好的解决方法：

box-shodow:

box-shadow：none | <shadow> [ , <shadow> ]*
<shadow> = inset? && <length>{2,4} && <color>?

默认值：none

适用于：所有元素

继承性：无

动画性：是，除了内、外阴影切换时

计算值：指定值

关于box-shodow的取值：

  • none： 无阴影
  • ①： 第1个长度值用来设置对象的阴影水平偏移值。可以为负值
  • ②： 第2个长度值用来设置对象的阴影垂直偏移值。可以为负值
  • ③： 如果提供了第3个长度值则用来设置对象的阴影模糊值。不允许负值
  • ④： 如果提供了第4个长度值则用来设置对象的阴影外延值。可以为负值
  • ： 设置对象的阴影的颜色。
  • inset： 设置对象的阴影类型为内阴影。该值为空时，则对象的阴影类型为外阴影

我们可以看到“ 如果提供了第4个长度值则用来设置对象的阴影外延值。可以为负值 ”这么一句话，但其实在实际生产中我们很少用到第四个参数。假设一下，如果我们取消x/y轴上的偏移，不让其模糊，单单只设置阴影外延值会出现什么效果呢？

CSS:

box-shadow: 0 0 0 5px #000

实例：

  我们可以看到，延边很完美的贴合了常规边框。那如果去实现多重边框呢？

我们注意W3C在对box-shodow描述中有这么一句话：

box-shodow可以设定多组效果，每组参数值以逗号分隔。那么这样我们就可以轻松实现多重边框的效果，当然，每个边框不同的颜色我们也可以轻松实现。
